앨런 브래들리 1746-INT4 SLC 500 격리 열쌍 / MV 아날로그 입력 모듈

1746-INT4

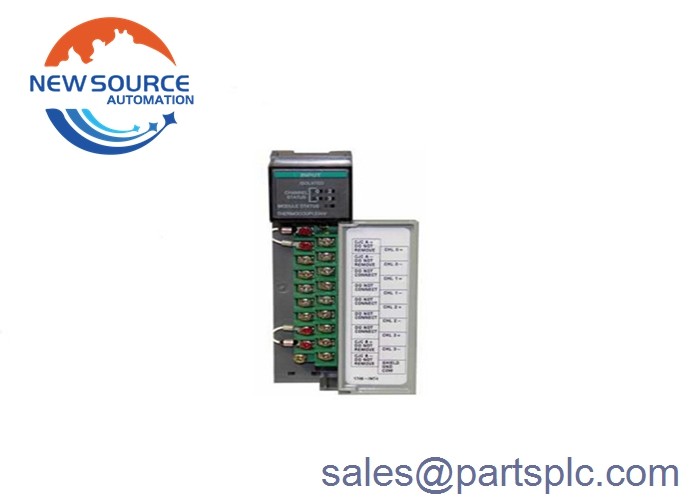

1746-INT4 SLC 500 격리 열쌍/MV 아날로그 입력 모듈

1746-INT4 SLC 500 Thermocouple/mV Isolated Input Module by is an SLC 500 module which stores digitally-converted thermocouple and analog millivolt (mV) data for future retrieval by any SLC 500 processor. 열 쌍 및 mV 센서를 위한 네 (4) 개의 입력 채널을 갖추고 있다. 5V DC에서 110mA 및 24V DC에서 85mA의 백플레인 전류와 0.6W의 전체 백플레인 전력 등급을 갖추고 있다.그것은 또한 배면에서 격리 된 개별적으로 격리 된 입력 채널을 네 (4) 가지고 있으며 Sigma-Delta ADC 변조 변환 방법을 사용합니다그것은 낮은 통과 디지털 필터를 가진 아날로그 필터를 사용 하 고 터미널 사이에 60 Hz에서 60 dB 이상의 정상적인 거부 모드를 가지고 있습니다.또한 1kΩ 불균형으로 입력과 차시 지상 사이의 120dB 이상의 일반적인 거부 모드를 가지고 있으며 8Hz 채널 대역폭을 가지고 있습니다.1746-INT4는 필드 캘리브레이션을 요구하고 적어도 1년에 한 번 캘리브레이션을 해야 합니다.

1000V transient 또는 150V AC에서 채널에서 채널 및 채널에서 배후 플레인 사이의 고립을 제공합니다.그것은 각 채널 상태를 표시하는 4와 모듈의 상태를 표시하는 하나의 5 LED 표시기가 있습니다.선택 가능한 B, C, D, E, J, K, N, R, S 및 T 열쌍 입력 유형과 50-50 mV DC 및 100-100 mV DC 아날로그 입력.그것은 10 메가 옴 이상의 입력 임피던스를 가지고 있으며 20nA 개방 회로 검출을 제공합니다, 5ms의 회로 탐지 시간. 최악의 회로 경우에 600ms의 단계 반응 시간이 있으며 모듈은 입력 유형에 의존하는 전체 정확도를 가지고 있습니다.작동 온도는 0~60도입니다.. 섭씨 (32-140도 파렌하이트) 5-95% 비 응축 습도에서 CE, CSA 및 UL 인증을 받았습니다.

1746-INT4는 4 (4) 채널 열쌍 / mV 아날로그 입력 모듈입니다. 이 모듈은 SLC 500 프로그래밍 가능한 논리 제어기 (PLC) 플랫폼에 사용됩니다.이 모듈은 열쌍 센서 유형 C와 호환됩니다D, J, K, T, E, R, S, B, N. 또한 -100에서 100 mV DC 범위의 mV 신호와 함께 사용할 수 있습니다.

이 모듈은 -270에서 1820 ° C의 온도 범위의 응용 프로그램에서 사용할 수 있습니다. 각 열쌍은 절대 범위 내의 특정 다른 범위가 있습니다. 또한,작동 가능한 mV 신호 전압은 -50 ~ 50 mV 및 -100 ~ 100 mV로 일반적으로 신호 변환기에서 나옵니다.이 모듈은 IPTS68 표준, NBS MN125, NBS MN161의 열쌍 선형화를 따릅니다. 또한 ±1.5 °C (34.7 °F) 의 정확도를 가능하게하는 콜드 융합 보상 단말기를 갖추고 있습니다.0... 70 °C (32...158 °F)°C 또는 °F 및 0.1 °C 또는 0.1 °F 및 0.1 mV 또는 0.01 mV의 밀리 볼트 스케일을 사용자 선택 가능한 온도 스케일이 있습니다.

안전 작동을 위해 모듈은 또한 개방 회로 검출 장치가 장착되어 있습니다. 모듈의 채널 중 어느 하나에 개방 회로가 검출되면온도 표시는 최대 상위 및 하위 값 또는 0 (0) 값을 표시할 수 있습니다.. This allows quick and visual evaluation of the quality of input signal received by the module which may be used by any Human Machine Interface (HMI) or Supervisory Control and Data Acquisition (SCADA) system as reference for a faulted input.
