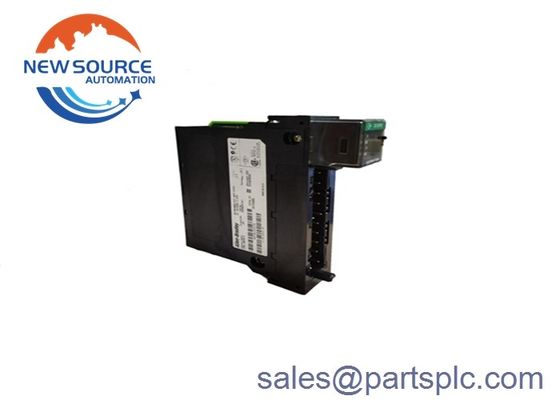

새로운 공장 밀봉 AB 1756-IF16 SER A ControlLogix 16 Pt 입력 모듈 1756IF16

1756-IF16

1756-IF16는 ControlLogix 아날로그 입력 모듈입니다. 이 모듈은 ±10V, 0-10V, 0-5V 및 0-20 mA와 같은 전류 및 전압 신호를 수용합니다.이 모듈은 단일 끝과 같은 신호 배선 구성의 세 (3) 종류를 지원, 차차 및 고속 차차 배선. 지원되는 배선 구성 중 단일 끝 배선은 소음에 가장 민감하며 공통 기반을 가진 신호와 함께 사용해야합니다.소음 감수성 증가, 차차 배선 방식이 사용되며, 입력 신호에 비해 빠른 데이터 업데이트가 필요한 시스템에서는 고속 차차 배선이 사용됩니다.

단일 끝의 배선으로 모듈은 16 채널 아날로그 입력 모듈이 됩니다. 마찬가지로,모듈은 디ферен셜 배선으로 사용할 때 8 채널 아날로그 입력 모듈로 줄여집니다.또한, 모듈은 4 채널 아날로그 입력 모듈이 됩니다.

1756-IF16 개별 해상도는 320μV/count (15비트 + 신호 양극성) @ ±10.25V 입력 범위; 160μV/count (16비트) @ 0-10.25V 입력 범위; 80μV/count (16비트) @ 0-5.125V 입력 범위 및 0.32 μA/count (16 비트) @ 0-20.5 mA. 이 모듈은 스캔 시간이 단일 끝에서 16-488 ms와 같이 다양하며, 차차 배선으로 8-244 ms와 고속 차차 배선으로 5-122 ms입니다.그것은 시그마-델타 방법을 사용하여 아날로그-디지털 변환기 회로에 내장되어 있습니다. 변환 된 데이터는 IEEE 32 비트 부동 소수점 데이터 형식을 따라 정수 모드 (왼쪽 정당, 2 s 보완) 를 사용하여 저장됩니다. 이 모듈은 0 보다 더 나은 캘리브레이트 정확도를 가지고 있습니다.입력 전압의 범위의 05% 및 0.15% 전류 입력 범위

1756-IF16는 사용자와 응용 프로그램의 요구 사항에 따라 세 가지 다른 방법을 사용하여 배선을 할 수 있습니다.그리고 고속 모드 디퍼셜리얼 배선단일 끝 배선 방법은 모든 입력 장치가 공통된 토양에 묶여있을 때 가장 좋습니다. 이것은 신호 입력의 한쪽을 신호 토양에 비교하여 차이를 얻습니다.그 다음 컨트롤러에 디지털 데이터를 생성하는 모듈에 의해 사용됩니다.애플리케이션에 공통점이 없거나 별도의 신호 짝이 있을 수 있는 경우, 차차 배선 방법을 사용하는 것이 좋습니다.이 배선 방법 또한 개선 노이즈 면역이 필요한 환경이차 모드의 채널은 서로 완전히 분리되어 있지 않습니다.한 채널이 다른 채널의 판독에 영향을 줄 수 있습니다. 여러 가지 차차 입력 신호가 서로 다른 전압 공통 참조를 가지고 있다면이 경우, 사용자는 다른 모듈에 입력 전선을 연결하거나 고립되지 않은 모듈을 고립 된 입력 모듈로 교체해야합니다. 이 모드에서 8 개의 연결이 허용됩니다. 마지막으로,고속 모드 차차 배선 방식은 가능한 한 빠른 데이터 업데이트를 허용합니다.그러나 사용자들이 고속 모드를 사용할 수 있도록 특정 조건이 필요합니다. 첫째, 이차 배선 방법을 사용합니다. 둘째,이 모드에서 모듈의 4개의 채널 중 1개의 채널만 사용할 수 있을 때1756-IF16 모듈의 전력 소모량은 2.3 와트이며 전체 백 플레인 전력은 2.33 와트입니다. 입력 범위는 ± 10 볼트, 0 ~ 10 볼트, 0 ~ 5 볼트 또는 0 ~ 20 mA입니다.

이 모듈의 5.1 볼트의 전류 도는 150 mA 또는 24 볼트의 65 mA입니다. 백플레인의 전압 및 전류 등급은 5.1 볼트 DC, 최대 150 mA 및 최대 24 볼트 DC 65 mA입니다..입력 전류 범위는 4 ~ 20 mA이며 입력 전압 범위는 -10 ~ 10 볼트이며 100VA로 제한됩니다. 전압 전력 소모는 약 2.3와트, 전류 전력 소모는 3입니다.9 와트. 전압의 열 소모는 7.84 BTU / 시간 및 전류의 13.3 BTU / 시간입니다. 또한 30 볼트 DC (전압) 및 8 볼트 DC (전류) 의 최대 과압 보호가 있습니다.
