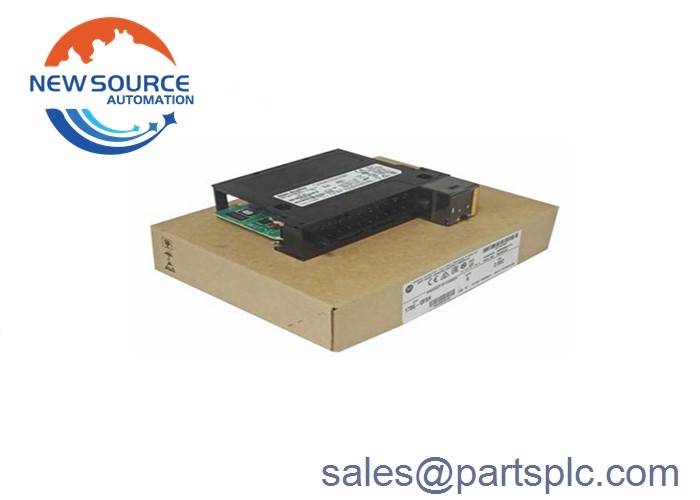

새로운 공장 밀봉 1756-OF8H SER A ControlLogix HART 아날로그 출력 모듈

1756-OF8H

1756-OF8H는 ControlLogix 컨트롤러 플랫폼의 아날로그 출력 모듈입니다. 이 모듈은 주로 8개의 전압 또는 전류 출력 채널을 갖추고 있습니다.0-20mA 및 4-20mA 전류 출력 신호 및 +/-10VDC 전압 출력 신호를 구성할 수 있습니다.1756-OF8H는 모든 신호 범위에서 15-16bits의 모듈 해상도를 가지고 있습니다. R-Ladder DAC를 사용하는 내부 디지털에서 아날로그 변환기 (DAC) 와 함께 제공됩니다.소수 코드 없는 단조성 데이터 포맷인 정수 모드 (왼쪽 정당화) 로 변환 방법이 모듈은 1756 ControlLogix 차체에 설치되어 있으며 단 하나의 슬롯을 차지합니다.로컬 IO 모듈 및 원격 I / O 모듈 구성 요소로 기능 할 수 있습니다.. 신호 케이블의 종료를 위해, 이 모듈은 제거 가능한 터미널 블록 (RTB) 을 제공 합니다. 이 RTB는 사용자 정의 기계적 RTB 키링을 가진 1756-TBNH 또는 1756-TBSH로 교체 될 수 있습니다.1756-TBNH를 사용할 때 적용 가능한 와이어 크기는 0입니다..33-2.1 mm2 (22-14 AWG) 는 단일 유선 연결 및 0.33...1.3 mm2 (22...16 AWG) 는 이중 유선 연결을 지원합니다. 1756-TBSH는 단일 유선 연결만을 지원하며 0.33...1 유선으로 설계되었습니다.3mm2 (22...16 AWG) 와이어 크기. 1756-OF8H는 50V의 연속 격리 전압 등급을 가지고 있습니다. 모듈 격리는 출력 채널에서 배그 플레인 사이의 것입니다. 각 출력 채널은 개별 격리 장치가 없습니다.추가로, 모듈의 열린 회로 감지 시간은 최대 과압 보호가 +/- 24 VDC인 동안 전류 구성에서만 사용할 수 있습니다.

1756-OF8H ControlLogix 전압/전류 아날로그 출력 모듈은 모듈당 하나의 HART 모?? 으로 8개의 전압 또는 전류 출력을 가진 아날로그 출력 모듈이다.전압/전류 신호 범위가 -10입니다..4336-10.4336V 및 0-21.2916mA. 1756-OF8H는 전체 출력 등급이 +/- 10V 또는 0-20mA이며 모든 범위에서 신호 해상도는 15-16 비트입니다.또한 230mA @ 5의 배후 플레인 전류 도출을 가지고 있습니다.1 VDC 및 230 mA @ 24 VDC, 전체 배후 전력 6.54W. 16.78 BTU / h의 열 소모와 4.92W의 전력 소모가 있습니다.1756-OF8H는 출력 채널과 뒷면 사이의 60s 동안 1500V AC에서 테스트 된 기본 단열로 50V의 격리 전압을 가지고 있습니다..

1756-OF8H는 다른 아날로그 I/O 모듈과 달리 오픈 서킷 검출을 제공하며 0.1 mA 이하로 설정해야 하는 값의 회로 검출 시간을 가지고 있습니다.현재 HART 없이 안정시간은 23ms 미만입니다., 및 HART와 37ms 이하의 전압 정착 시간은 8.5ms에 95%에 저항 부하. 0.1% (전압) 의 캘리브레이션 정확도 (HART 없이) 와 0.15% (전류) 와 표준 캘리브레이션 간격은 약 12 개월입니다.1756-OF8H는 100V/도 C 또는 200nA/도 C의 오프셋 드리브를 가지고 있으며 모듈의 전체 모듈 오류는 0.15% (전압) 또는 0.3% (전류) 이다. 그것은 T4 북미, ATEX,그리고 IEC 온도 코드1756-OF8H 즈의 운영 온도는 0°C에서 60°C 사이이며, 5~95%의 비 응축 상대 습도이다.




우리 의 주요 제품

1 (미국 AB) 제품 시리즈: 1756-IB32, 1769-OF5, 1747-L552, 1746-OW8, 1785-L60B, 1756-L73S

2 슈나이더 (프랑스) 제품: 140CPU65160, 140CPU31110, 140CPU11302, 140CPU21304, 140CPU67160, 140CPU53414A

3 제너럴 일렉트릭 (미국) 제품 시리즈: IC697ALG230, IC694MDL754, IC697MDL750, IC693MDL640, IC693CPU313

4 오베이션 (미국) 제품 시리즈: 5X00226G02, 1C31222G01, 1C31179G02, 1C31150G01, 1C31194G03, 1C31192G01

5 하니웰 (미국): CC-TDOR01, 8C-TDODA1, 8C-PAIMA1, CC-TAOX11, 8C-PAIH54, CC-PCNT01, 8C-PDISA1, 8C-PDILA1

6 판매 ABB (스웨덴): D0910S, AO920, AO810, 07KT98, 07KT97, CMA132 3DDE300412, DO820, DI920, DSQC663

7 인벤시스 트리코넥스 (미국): 4329, 4351B, 3008, 8311, 8310, 3501E, 4352A, 8305A, 3502E, 3504E, 3805E, 3503E

인벤시스 폭스보로 I / A 시리즈 시스템 (미국): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 시멘스 (독일): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208

우리 팀 에 관한 것

우리 회사는 Xiamen, 푸젠, 중국에 본사를두고 있으며, 원래 공장과 직접 협력; 전문 판매 팀, 자체 엔지니어 기술 지원,그리고 좋은 판매 후 서비스; 많은 재고, 원본 제품 품질, 빠른 배달. 이 우리 고객이 강력한 지지자가 될 수 있도록 도와, 최종 사용자에게 솔루션을 제공하고, 재매업자에게 이익을 보장합니다.

포장 및 배달

1) 100% 새롭고 오리지널 공장 봉인!

2) 보증: 1년

3) 패키지: 원본 포장지 및 카튼.

4) 배달 시간: DHL,UPS,Fedex 익스프레스 배송은 일반적으로 3-10 일일이 걸립니다. 배달 국가에 따라 다릅니다.,제발 참으세요

5) 모든 물품은 배송 전에 테스트됩니다.
