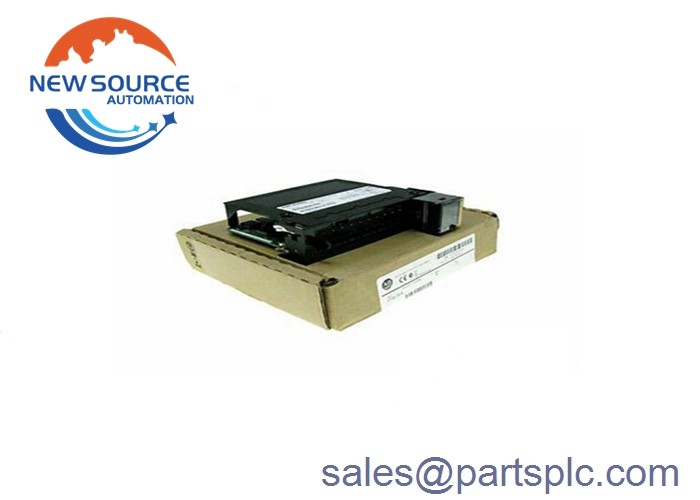

알렌 브래들리 1756-OF4 ControlLogix PLC 아날로그 출력 새 제품 공장 밀봉

1756-OF4

1756-OF4 모듈은 ControlLogix 비 격리 출력 모듈입니다. 전압 또는 전류 출력이 4개로 가능하며 전류 해상도는 21mA에 15비트입니다.전압 해상도 16비트, 10비트에서 650nA/bit.5V, 320μV/bit. 현장 장치에 연결하기 위해 20핀 RTB 또는 휴대가 가능한 터미널 블록 하우징이 필요합니다. 호환되는 RTB는 1756-TBSH 및 1756-TBNH입니다.그것은 이미 RTB와 함께 모듈을 설치하기 전에 차시와 전원 공급 장치가 설치되고 땅이 있는지 확인하는 것이 중요합니다..

이 출력 모듈에는 데이터의 롤링 타임 스탬프, 전력 하에서의 제거 및 삽입 (RIUP), 탑재 기능, 모듈 해상도, 생산자/소비자 통신 및 여러 데이터 형식이 있습니다.이 모듈에 사용할 수 있는 데이터 형식은 부동 소수점 모드와 정수 모드입니다.이 모듈은 또한 채널 데이터를 사용하여 소유자 듣기 컨트롤러에 오류 데이터와 상태를 멀티캐스트 할 수 있습니다.

1756-OF4 모듈은 백플레인을 위해 5.1V DC의 전압과 전류 등급, 24V DC를 위해 최대 150mA의 전류를 가지고 있습니다. 5.1V 및 120 밀리암퍼 24V 및 전체 백플랜 전력 5.8 W. 그것의 전력 소모량은 3.7 W의 뒷판 전력이며 그 과압 보호는 24V DC입니다. 모듈의 오픈 서킷 검출은 전류 출력에만 있습니다.하지만 출력은 0보다 커야 합니다.1 밀리암퍼. 또한 21 밀리암퍼 이하로 제한된 단축 보호 장치가 있습니다.

출력 범위는 0 ~ 20 밀리암프이며, 낮은 신호 및 사용자 수는 0 밀리암프 및 -32768 카운트이며 높은 신호 및 사용자 수는 각각 21.2916 밀리암프 및 32767 카운트입니다.출력 범위 +/- 10V, 모듈의 낮은 신호와 사용자 수는 -10.4336V 및 -32768 카운트이며 높은 신호와 사용자 수는 각각 10.4336V 및 32676 카운트입니다.1350V AC에서 2초 동안 루틴 테스트를 받았고 250V의 연속 격리 전압을 가지고 있습니다..

이 모듈은 전압 구동능력이 2000오엄 이상이고 전류 구동능력이 0~750오엄이다.그것은 12ms의 모듈 스캔 시간을 가지고 있습니다 부동 소수점 및 0의 모듈 오류와 함께 8ms 정수 스캔 시간을전압 범위의.15%와 전류 범위의 0.3%입니다. 저항 부하의 최종 값의 95%에서 2ms 미만의 정착 시간이 있습니다. 또한 최대 전력 소모가 3입니다.25W (4 채널 전류) 및 열 분산 100.91 BTU/hr

1756-OF4는 아날로그 전압 및 전류 신호를 제공할 수 있는 아날로그 출력 모듈이다.이 출력 신호는 변조 장치 및 동작기를 작동시키거나 레코더에 사용되는 신호를 재전송하기 위해 사용될 수 있습니다., 지표, 데이터 로거 및 외부 컨트롤러
