알렌 브래들리 1785-L60L 시리즈 펌웨어가 Ｄ 프로세서 모듈을 활성화합니다

1785-L60L

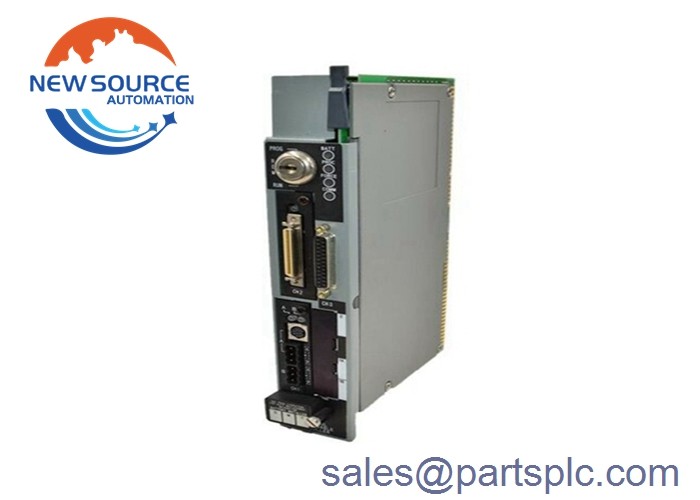

1785-L60L는 PLC-5 컨트롤러 시리즈의 일원입니다. 이 프로그래밍 가능한 컨트롤러는 PLC-5 시리즈를 기반으로 한 모든 제어 시스템의 중심 부분으로 기능 할 수 있습니다.1785-L60L는 지역 연결의 중심 지점입니다.다양한 유형의 통신 인터페이스에 확장된 I/O 모듈과 원격 I/O 모듈을 설치하여 제어 시스템의 척추 역할을 합니다.1785-L60L 컨트롤러는 채널 1A로 표시 된 3 개의 통합 통신 인터페이스가 있습니다.채널 1A와 채널 1B는 원격 I/O 스캐너, 원격 I/O 어댑터 또는 DH+ 통신 인터페이스로 기능할 수 있다.,채널 2는 확장된 로컬 I/O 포트이다. 1785-L60L 컨트롤러에는 전면 패널에 채널 0로 표시된 25핀 커넥터가 있다. 채널 0은 광적으로 격리된 EIA RS232C 포트이며,ASCII와 DF1 풀 듀플렉스 및 반 듀플렉스 마스터 프로토콜과 반 듀플렉스 슬레이브 프로토콜을 지원합니다.채널 0은 통신 인터페이스의 상태를 표시하는 녹색 빛을 가지고 있습니다. 또한 채널 1A로 표시 된 8 핀 미니 DIN 커넥터가 있습니다.이는 채널 1A와 평행한 DH+ 프로그램 단말 연결입니다.두 개의 3 핀 커넥터는 전면 패널의 하단에 있습니다. 이 커넥터는 채널 1A와 1B를 위한 것입니다. 이 두 통신 포트는 원격 I/O 스캐너로 기능할 수 있습니다.원격 I/O 어댑터, 또는 DH + 통신 포트로 사용된다. 1785-L60L의 전면 패널에는 확장된 로컬 I/O 접촉을 위한 채널 2로 표시된 특별한 커넥터가 있다.

원격 I/O 스캐너 모드는 컨트롤러와 원격 I/O 장치 사이의 I/O 정보를 읽고 기록합니다.1785-L60L는 어댑터 모드 내의 다른 컨트롤러와 다른 원격 I/O 어댑터에 대한 감독 컨트롤러입니다.채널 1A 또는 채널 1B가 원격 I/O 어댑터로 구성되면1785-L60L 컨트롤러는 원격 I/O 링크를 통해 감독 컨트롤러와 통신하는 동안 컨트롤러 거주 I/O를 관리합니다.DH+ 링크는 1785-L60L에서 채널 1A 또는 1B에서 구성될 수 있습니다.DH+ 통신은 다른 PLC-5 컨트롤러 또는 제어 시스템의 다른 고등 수준의 구성 요소와 함께 피어 투 피어 네트워크를 만드는 데 사용됩니다.1785-L60L 컨트롤러의 프로그래밍은 DH + 링크를 통해 수행 할 수 있습니다. DH + 링크를 사용하여 여러 컨트롤러를 동시에 프로그래밍 할 수 있습니다.DH+ 링크의 최대 케이블 길이는 전송 속도에 따라 달라집니다.링크의 모든 장치가 동일한 속도로 통신하도록 구성되어있는 것이 중요합니다. 그 길이는 3048m에서 초당 57.6 킬로 비트 속도에서 230 속도를 위해 762m까지 다양합니다.초당 4킬로비트확장 된 로컬 I/O 링크는 단일 차체에 들어갈 수있는 것보다 더 많은 I/O 연결이 필요할 때 유용하지만 원격 I/O 링크가 제공할 수있는 것보다 더 큰 속도를 요구합니다.원격 I/O 체시에 설치된 1785-L60L 및 확장 된 로컬 I/O 어댑터 (1771-ALX) 는 I/O 연결 케이블과 상호 연결되어 확장 된 로컬 I/O 연결을 형성합니다.확장 된 로컬 I/O 링크는 케이블의 100 피트로 제한됩니다. I/O 체시가 컨트롤러에서 더 멀리 있어야 한다면 원격 I/O 링크를 사용하십시오.확장된 로컬 I/O 링크는 1785-L60L 컨트롤러가 최대 16개의 확장된 I/O 체스를 스캔할 수 있는 평행 링크입니다.확장 된 로컬 I / O에서 랙 당 스캔 시간은 0.5 ms입니다. 1785-L60L에는 사용자 인터페이스를 쉽게하기 위해 전면 패널에 여러 표시기가 있습니다. 표시기는 다양한 컨트롤러 상태를 표시합니다.BATT로 표시된 표시기는 배터리 상태를 표시합니다.. PROC 지표는 현재 컨트롤러 모드를 보여줍니다. 예를 들어, 컨트롤러가 RUN 모드에 있을 때 녹색이고, 뭔가 잘못되면 빨간색입니다.I/O 힘이 활성화되면 FORCE 표시기가 황색입니다.COMM 표시기는 채널 0 통신 상태와 연결됩니다. 통신 채널 1A와 1B 모두 전용 상태 표시기가 있습니다. 채널 2, 확장 된 지역 I / O 연결에 사용됩니다.특수한 상태 표시기가 있습니다..
