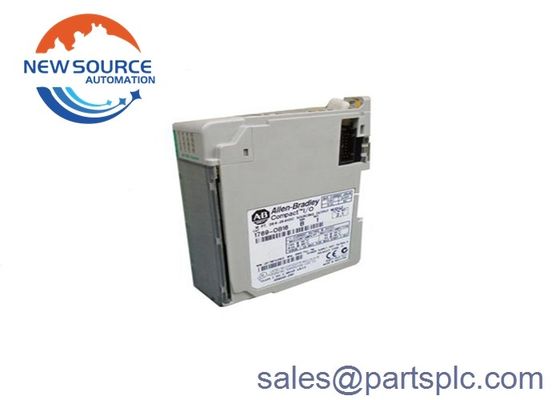

신설 공장은 1769-OB16 /B 콤팩트로기스 16 Pt 24VDC 화물 인도 지시서 모듈을 밀봉했습니다

1769-OB16


1769-OB16 컴팩트 솔리드 출력 모듈은 앨런 브래들리의 장치로 24 볼트 DC 전압 소스와 함께 16 개의 출력이 있습니다. 1769-OB16 모듈은 20.4에서 26 사이의 작동 전압 범위를 가지고 있습니다.4볼트 DC1769-OB16는 200mA의 5.1V의 도출 전류와 2.11W의 열 분비를 가지고 있습니다.1769-OB16는 126.4V DC 주위의 0.0mA 누출 전류와 1.0mA의 최저 온 상태 전류.
1769-OB16는 1.0mA에서 1.0V (최대) 드롭 전압 (상태) 을 가지고 있으며 30 ° C (86 ° F) 에서 1.0 Ampere와 60 ° C (140 ° F) 에서 0.5 Ampere를 가지고 있습니다.파렌하이트) 점당 전류 (최대)1769-OB16는 또한 모듈당 30°C (86°F) 에서 8.0A와 60°C (140°F) 에서 4.0A 전류 (최대) 를 가지고 있으며, 전류는 2.0A 10ms 2초마다 반복 (파동)이 장치는 IEC 클래스 2 강화 된 단열을 장착하고 있으며, 75 볼트 DC까지의 전압에 대해 보호합니다. 8 개의 모듈, 단일 슬롯 너비가 있으며 DIN 레일 또는 패널 마운트에 장착 할 수 있습니다.1769-OB16 모듈은 4의 차원을 가지고 있습니다.65 x 1.38 x 3.43 in. (118 x 35 x 87 mm), 무게는 0.61 lb (280 g) 이다.

1769-OB16는 마이크로 로직스 1500 및 1769 컴팩트 로직스 컨트롤러 호환 모듈이다. 이 전자 모듈은 16 (16) 채널 24VDC 디스크리트 출력 모듈이다.이 모듈은 일반적으로 24VDC 전압으로 작동하는 전기 부하에 에너지를 공급하는 데 사용되는 단일 그룹 출력을 가지고 있습니다..

이 모듈은 또한 중재 함수를 통해 AC 로드를 활성화하는 데 사용될 수 있다. 중재 함수와 함께, 출력 모듈이 릴레 코일을 활성화하는 릴레가 사용됩니다.예를 들어 120 / 240VAC는 릴레이의 접촉을 통해 종료됩니다 연결 된 전기 부하에 AC 전압의 통행을 허용.

이 모듈은 단일 슬롯 모듈로 1769 컴팩트 로직스 어셈블리 또는 마이크로 로직스 1500 컨트롤러에 직접 설치될 수 있습니다. 컴팩트 로직스 컨트롤러에 설치되면,8개의 모듈의 전원 공급 거리 등급을 준수해야 합니다.이것은 이 모듈의 설치가 전원 공급 장치에서 8 모듈 이상 떨어져서는 안된다는 것을 의미합니다. MicroLogix 1500 컨트롤러와 함께 설치되면,모듈은 MocroLogix 기본 모듈 옆에 설치되어 제공된 리본 케이블을 통해 배면으로 연결됩니다..
이 모듈은 1769 CompactLogix 컨트롤러 및 1769 CompactLogix 전원 공급 장치, 예를 들어 1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4와 사용할 수 있습니다.이 모듈은 부품 번호 1769-RTBN18의 터미널 블록을 사용합니다.이 터미널 블록은 모듈과 함께 배송됩니다. 모듈을 배선 할 때, 고체 와이어에 대한 22-14 AWG 및 스트랜드 와이어에 대한 22-16 AWG의 권장 와이어 크기를 사용하십시오.
