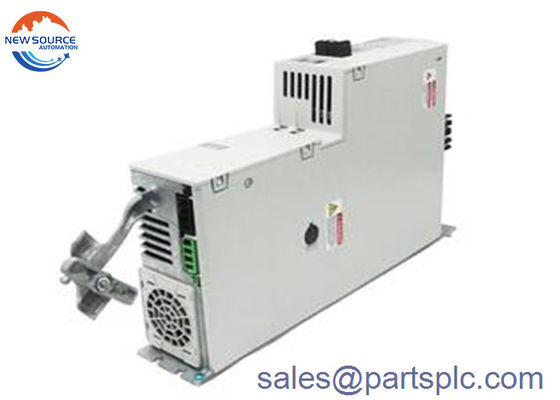

키네틱스 이더넷 I/P 5700 서보 시스템의 알렌 브래들리 2198-D057-ERS3 축 모듈 부분

2198-D057-ERS3

2198-D057-ERS3 키네틱스 5700 듀얼 액스 인버터 (Kinetix 5700 Dual Axis Inverter by) 는 다양한 모션 컨트롤 애플리케이션에서 사용되는 듀얼 액스 인버터 드라이브 모듈이다.그것은 400Hz의 속도 대역폭과 4KHz의 펄스 너비 변조 주파수와 57A에서 최고치를 57A의 23A의 출력 전류를 가지고 있습니다.2198-D057-ERS3는 324-528V ACRMS (세 단계) 에서 15.6KW의 출력 전력을 가지고 있으며, 내부 용량 705 °F와 458-747V DC에서 24.5A DC의 DC 입력 전류를 가지고 있습니다.드라이브는 2의 제어 전류가 있습니다브레이크가 없는 모터에서는 24V DC에서.3A DC, 브레이크가 있는 모터에서는 24V DC에서 8.3A DC, 전체 전류 급류는 4A입니다.2198-D057-ERS3는 20%에서 252W의 온도 의존적 전력 소모율을 나타냅니다., 354W 40%, 456W 60%, 558W 80%, 그리고 660W 100%.

2198-D057-ERS3 인버터는 0~50°C (32-122°C) 의 작동 온도 범위가 있습니다.파렌하이트) 에서 5-95% 비 응축 상대 습도 범위에서 -40-70 °C의 온도 범위에서 저장됩니다.. 섭씨 (-40 -158도 파렌헤이트). 인버터는 de-등급없이 1500 미터 (4921 피트) 까지의 높이에 설치하도록 설계되었습니다.하지만 1500m 이상 300m마다 3% 감소할 것이고 또한 15G의 운영 충격과 55-500Hz의 2G 진동에 견딜 수 있도록 설계되었습니다.. 2198-D057-ERS3의 무게는 약 6.76Kg (14.9lb) 이며 크기는 252mm (9.92in) x 358mm (14.09in) x 55mm (2.17in) 이다. CE, c-UL, C-TICK, KC, ODVA 및 OSHA 인증을 받았습니다.

2198-D057-ERS3는 키네틱스 5700 이더넷 I/P 세르보 시스템의 일부인 키네틱스 세르보 드라이브이다.이 세르보 드라이브는 운동 및 위치 제어 구현을 위해 키네틱스 세르보 모터와 인터페이스를 위해 사용됩니다그것은 임베디드 듀얼 RJ45 이더넷 인터페이스 통신 포트를 통해 이더넷 I / P를 통해 통합 모션 컨트롤을 지원합니다.

2198-D057-ERS3는 85mm의 모듈 너비와 9.92 x 3.35 x 17.0 인치 또는 252 x 85 x 433 mm의 물리적 측정을 가지고 있으며 14.9 lbs 또는 6.76 kg를 가집니다.그것은 제로 스택 설치를 지원하고 배선 및 설치 비용을 줄이기 위해 설계되었습니다..

이 세르보 드라이브는 이중 축 세르보 드라이브와 이중 이더넷 포트입니다. it is capable of control more control directions while the dual ethernet capability allows this servo drive to communicate with automation devices connected in either linear or Device Level Ring (DLR) topology. This servo drive is designed to communicate with the Logix controller platform for direct integration of servo parameters for monitoring and control and further connection to Human Machine Interface (HMI) and Supervisory Control and Data Acquisition (SCADA) systems.
