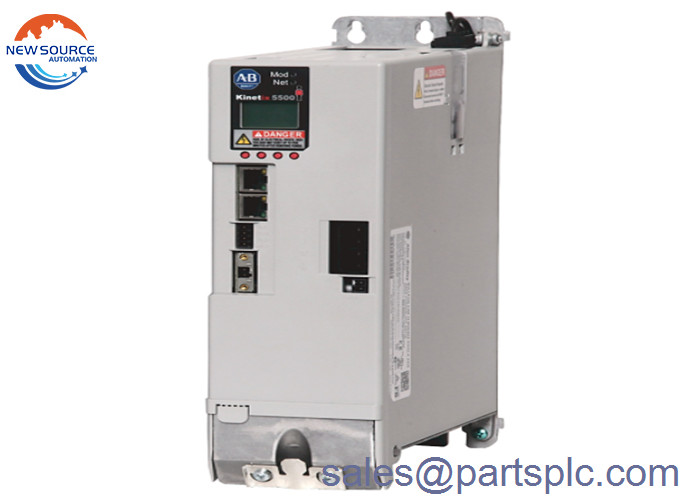

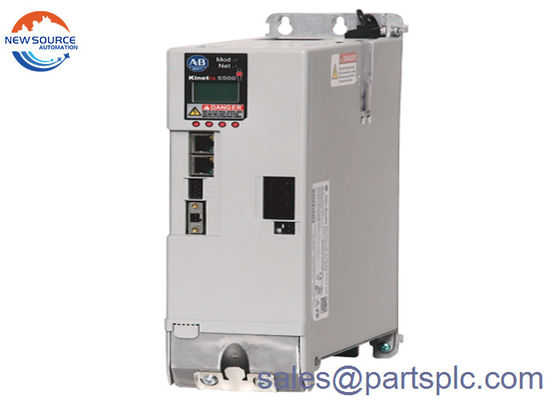

2198-H070-ERS2 세르보 드라이브 키네틱스 5500 모션 제어 시스템의 일부

2198-H070-ERS2 키네틱스 5500 모션 컨트롤 시스템의 일부

2198-H070-ERS2

2198-H070-ERS2는 키네틱스 5500 서버 드라이브입니다.이 세르보 드라이브는 직접 통합을 위한 현대 컨트롤러를 지원하는 미래의 향상을위한 확장성과 같은 비용 효율성 요구 사항을 충족하도록 설계되었습니다.호환되는 컨트롤러는 드라이브 매개 변수를 컴팩트 로직스, 컨트롤 로직스 및 가드 로직스 컨트롤러와 직접 연결 할 수있는 로직스 프로그래밍 자동화 컨트롤러 (PAC) 플랫폼입니다.

로직스 플랫폼과의 통합은 프리미어 통합이라고 불립니다. Communication between controller(s) and the 2198-H070-ERS2 is implemented over Ethernet communication network as the 2198-H070-ERS2 is provided with dual Ethernet communication interface that supports linear and Device Level Ring (DLR) topology.

2198-H070-ERS2는 195-264 VAC의 입력 공급 전압 요구 사항, 240 VAC의 명소 입력과 324-528 VAC의 3 단계, 480 VAC의 명소 입력과 3 단계.버스 출력 매개 변수 22.50 연속 출력 및 67.5 A 최고 출력, 연속 출력 전력은 7.2 kW @ 230 Vrms, 3단계 및 14.9 kW @ 480 Vrms, 3단계입니다.모터 적용 출력 등급은 23의 연속 출력 전류를 포함.0A 및 최고 출력 전류는 81.3A이며, 모터 적용 출력 전력은 7.0kW @ 195-264 Vrms, 3단계 및 14.6kW @ 324-528 Vrms, 3단계입니다.

2198-H070-ERS2는 버스 과전압 및 저전압 보호 장치와 단절 전류 감지 장치가 장착되어 있습니다.버스의 과전압은 440 VDC @ 240 VAC 입력과 810 VDC @ 480 VAC 입력에서 감지되며 버스의 과전압은 138 VDC @ 240 VAC 입력과 275 VDC @ 480 VAC 입력에서 유발됩니다.단전 전류는 200만A, 대칭입니다

2198-H070-ERS2는 안전 기능이 통합된 Kinetix 5500 서보 드라이브입니다.패널 공간이 적고 시스템 배선을 단순화하기 위해 하나의 케이블만 사용할 수 있습니다.그것은 더 효율적인 시스템 사이징을 제공하는 드라이브 등급에 부합하는 모터 윙링과 낮은 비용으로 높은 성능과 확장성을 제공합니다.2198-H070-ERS2 또한 이중 이더넷 포트를 가지고 있습니다, 선형 및 DLR (장치 레벨 링) 토폴로지를 지원합니다.하나의 드라이브 플랫폼에서 인덕션 모터와 서보 모터를 모두 실행 할 수있는 능력은 시스템 운영과 유지 관리를 더욱 단순화합니다..

2198-H070-ERS2 드라이브는 47 - 63 Hz 주파수에서 3 단계 190 - 528V AC 입력 전압을 필요로합니다. 23.7A 주 AC 입력 전류, 60A 최대 출동 (0-피크) 및 71.1A 피크 AC 입력 전류가 있습니다.그것은 23A와 57의 연속 및 최고 출력 전류가 있습니다.5A는 RMS (중심 제곱 근) 값에서 각각 32.5 및 81.3의 0-피크 값에서 무게는 9 파운드이며 크기는 3.35 x 8.9 x 11.57 인치입니다.용량 에너지 흡수 104의 97%의 효율을 가지고 있습니다.87 J. 2198-H070-ERS2는 다축 애플리케이션을 위한 혁신적인 공통 AC/DC 버스 연결을 제공합니다.통합된 안전 기능은 움직임에 대한 Logix 디자이너 응용 프로그램에서 프로젝트 통합을 허용, 통제, 안전.
