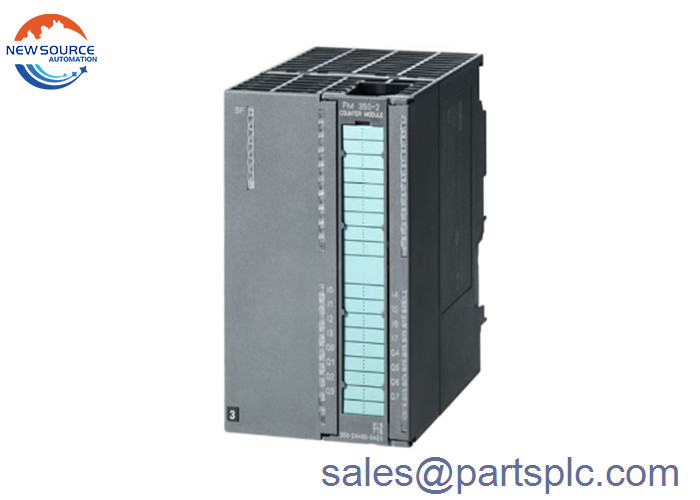

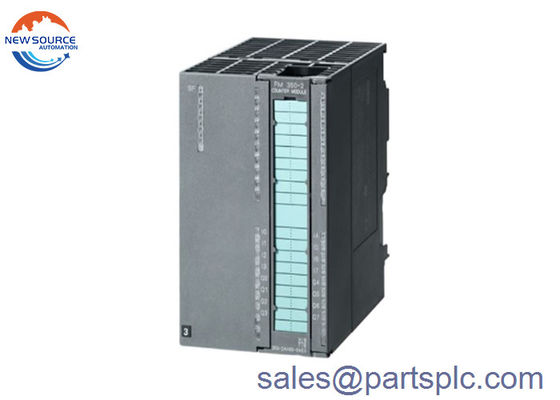

지멘스 6ES7350-2AH01-0AE0 Simatic S7 300 카운터 모듈 6ES7 350-2AH01-0AE0

6ES7350-2AH01-0AE0

SIMATIC S7-300, 카운터 모듈 FM 350-2, 8채널, 20kHz, 24V 계산용 인코더, 주파수 측정, 속도 측정, 기간 기간 측정, 투여 포함구성 패키지와 CD-ROM에 있는 전자 문서

공급 전압
보조 전압 1L+, 부하 전압 2L+
● 명함 값 (DC) 24V
● 허용 범위, 하부 제한 (DC) 20.4 V
● 허용 범위, 상한 한계 (DC) 28.8 V
입력 전류
부하전압 L+ (부하 없이), 최대 150 mA
5V DC, 최대 100mA
인코더 공급
NAMUR 인코더 공급
● 8.2 V 예
● 출력 전류 최대 200 mA
전력 손실
전력 손실, 10W
디지털 입력
디지털 입력 수 8
NAMUR 입력 수 8
게이트 시작/게이트 정지 각각 기능 1
입력 전압
● 신호 "0" -3에서 +5V
● 신호 "1" 11 ~ 30.2 V
입력 전류
● 신호 "0"의 경우 최대 (허용되는 평면 전류) 2mA
● 신호 "1", 9mA
입력 지연 (입력 전압의 명목 값)
표준 입력값
0에서 1에서 최대 50μs
케이블 길이
● 보호대, 최대 100m
디지털 출력
디지털 출력 수 8
단전 보호
인덕티브 종료 전압을 L+ (-40V) 로 제한합니다.
출력 전압
● 신호 "1"의 경우, L+ (-0.8V)

● 신호 "1"의 등급 값 0.5A
● 신호 "0"의 잔류 전류는 최대 0.5mA
저항 부하로 출력 지연
● 0에서 1까지 최대 300μs
전환 주파수
● 저항 부하, 최대 500 Hz
● 인덕티브 로드, 최대 0.5 Hz
출력의 총 전류 (그룹별로)
수평 설비
40 °C까지, 최대 4A
60 °C까지, 최대 2A
다른 모든 장착 위치
40 °C까지, 최대 2A
케이블 길이
● 보호대, 최대 600m
● 보호 없이 최대 100m
인코더
연결 가능한 인코더
● 추가적 인코더 (비대칭)
● 24V 발동기 예
● 24V 방향 원자
● NAMUR 인코더 네
● 2선 센서 예
NAMUR 인코더
● DIN 19 234 로 입력 신호
● 신호 "0"를 위한 입력 전류, 최대 1.2mA
● 신호 "1"에 대한 입력 전류, 최소 2.1mA
● 입력 지연, 최대 50μs
● 입력 주파수 최대 20kHz
● 케이블 길이, 보호, 최대 100m
중단/진단/상황 정보
진단 기능 예; 진단 정보가 읽을 수 있습니다
경보
● 진단 경보 예; 파라미터 설정 가능
● 하드웨어 중단 예, 파라미터 설정 가능
진단 표시 LED
● 그룹 오류 SF (붉은색) 네
카운터
카운터 입력 8개 32비트 또는 ±31비트
카운터 입력 24V
● 신호 "0" -3에서 +5V의 입력 전압
● 신호 "1"의 입력 전압 11~30.2V
● 신호 "1"에 대한 입력 전류, 9mA
● 계산 주파수, 최대 20 kHz; 추가 인코더: 10 kHz
잠재적인 분리
잠재적인 분리 디지털 입력
● 채널 과 뒷면 버스 사이
잠재적인 분리 디지털 출력
● 채널 과 뒷면 버스 사이
잠재적인 분리 카운터
● 채널 과 뒷면 버스 사이
연결 방법
필요한 전면 커넥터 1x 40-핀
크기
너비 80mm
높이 125mm
깊이 120mm
